簡介：拱形屋頂框架結構山墻一般分為兩種，一種是原有桁架或圈梁上上支管架立框架山墻，另一種是后獨立放置支撐節點立山墻，原理是一樣的。

一、在原有桁架上立框架（山東濰坊十甲農貿市場拱形屋頂工程）

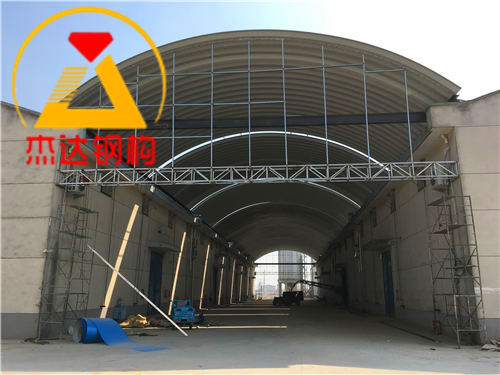

1.拱形屋頂框架山墻背視圖

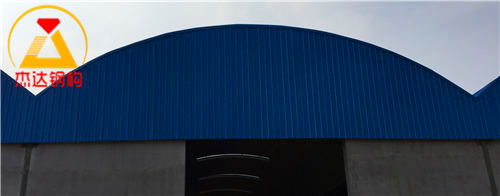

2.拱形屋頂框架山墻蓋好墻面瓦成型效果圖

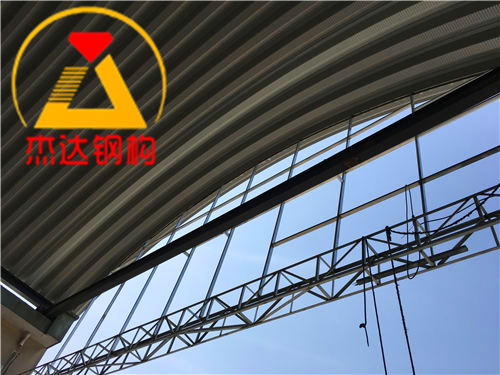

3.原有方管桁架仰視圖

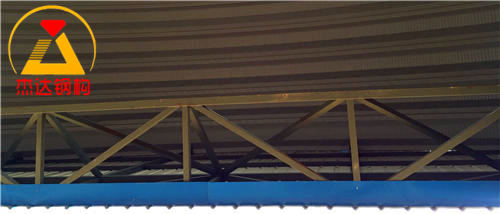

4.原有方管桁架側視圖


二、獨立式拱形屋頂框架山墻（江蘇淮安盱眙糧食儲備庫）
1.制作獨立的拱形屋頂框架山墻支撐H鋼

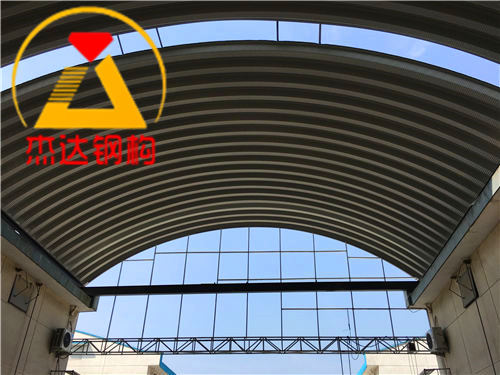

2.拱形屋頂方管框架山墻背視圖


3.拱形屋頂方管框架山墻側視圖


4.拱形屋頂框架山墻正視圖
